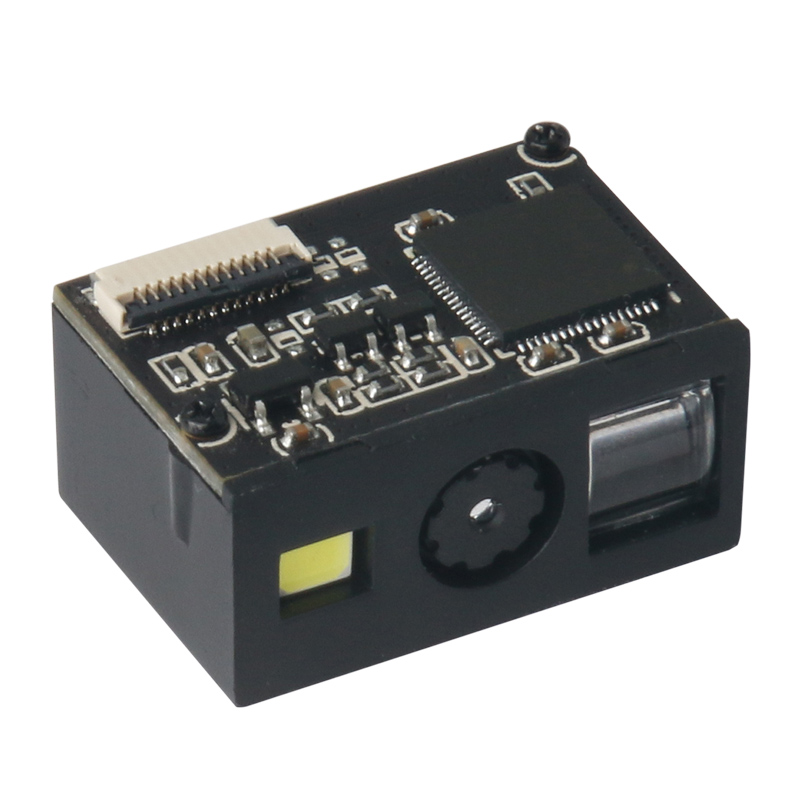

VM2106是一款嵌入式二维影像模组,采用先进的CMOS影像识别技术,智能图像识别系统,配备30万像素高清摄像头。具有优秀的识读性能,可以轻松读取纸张、商品、屏幕等介质上的条码。一体化紧凑型设计可方便嵌入到各类设备中。
性能参数
通信方式
USB(USB-KBW,USB-COM),TTL
图像传感器
CMOS
像素
30万像素
解析度
≥4mil/0.1mm(PCS90%,CODE 39)
解码速度
25CM/S
识读模式
手动识读、感应识读、连续识读
提示方式
LED指示灯、蜂鸣器(外部电路)
视场角
36°*28°
读取角度
Test Conditions:CODE39,10mil/0.25mm,PCS90%
旋转Roll: ±360°,倾斜Pitch:±50°,偏斜Skew: ±50°
打印对比度
≥25%
环境光照度
黑暗环境,室内自然光,
识读码制
1D:UPC-A,UPC-E,EAN-8,EAN-13,Code 128, Code 39,Code 93, Interleaved 2 of 5,Matrix 2 of 5,Industrial 2 of 5, Standard 2 of 5(IATA25) ,Codabar(NW-7),etc.
2D: QR Code, Micro QR Code, Data Matrix,PDF417,,etc.
机械/电气化性能
本体重量
约3.5g
外观尺寸
14.6mm L* 22mm W * 11.3mm H
线材长度
5CM(FPC单面排线)
接口类型
FPC 12PIN Pitch 0.5
工作电压
DC 3.3V
电流
150mA(WORK)
工作环境
工作温度
-20℃ to 50℃
储存温度
-40℃ to 60℃
工作湿度
5% to 95%(无凝结)
运输震动测试
10H@125RPM
配件列表
FPC排线
12PinPitch 0.5 同面5CM。
开发板(选配)
用于连接模组与线材,具有不同接口的输出功能,以及扫描提示功能。
线材(选配)
用于连接开发板与通信主机,可选配不同接口线材。
电源适配器(选配)
Output: DC5V 1A, input: AC100~240V 50~60Hz,可用于串口供电。
